耐高压母排热缩管
耐高压母排热缩管
高强度阻燃，多色分管，高压母排专用
应用
该产品专为1kV、10kV、20kV和35kV母排的绝缘保护而设计，采用高强度材料，具备优异的机械强度和阻燃性能。多种颜色选择方便母排分色管理，适用于直线及弯曲母排的长期安全防护。其环保、耐久和高可靠性的特性，能够为各类高压场合提供更安全、稳定的绝缘解决方案。
特性与优势
• 收缩比2:1
• 适用于1kV-35kV母排绝缘保护
• 高机械强度，阻燃，耐久耐高低温
• 多色可选，便于分色管理与识别

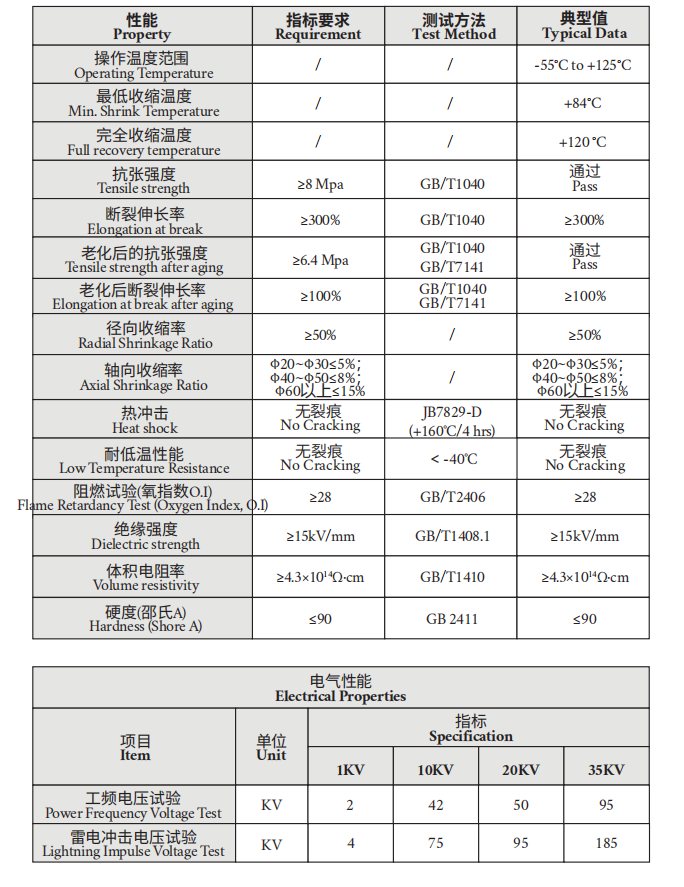

| 性能 | 指标要求 | 测试方法 | 典型值 |
| 操作温度范围 | / | / | -55°C to +125°C |
| 最低收缩温度 | / | / | +84℃ |
| 完全收缩温度 | / | / | +120 °C |
| 抗张强度 | ≥8 Mpa | GB/T1040 | 通过 |
| 断裂伸长率 | ≥300% | GB/T1040 | ≥300% |
| 老化后抗张强度 | ≥6.4 Mpa | GB/T1040 GB/T7141 | Pass |
| 老化后断裂伸长率 | ≥100% | GB/T1040 GB/T7141 | ≥100% |
| 径向收缩率 | ≥50% | / | ≥50% |
| 轴向收缩率 | Φ20~Φ30≤5%; Φ40~Φ50≤8%; Φ60~≤15% | / | Φ20~Φ30≤5%; Φ40~Φ50≤8%; Φ60以上≤15% |
| 热冲击 | 无裂痕 | JB7829-D (+160℃/4 hrs) | 无裂痕 |
| 耐低温特性 | 无裂痕 | <-40℃ | 无裂痕 |
| 阻燃试验（氧指数 O.I） | ≥28 | GB/T2406 | ≥28 |
| 绝缘强度 | ≥15kV/mm | GB/T1408.1 | ≥15kV/mm |
| 体积电阻率 | ≥4.3×1014Ω·cm | GB/T1410 | ≥4.3×1014Ω·cm |
| 硬度（邵氏 A） | ≤90 | GB 2411 | ≤90 |
| 电气性能 | |||||
| 项目 | 单位 | 指标 | |||
| 1KV | 10KV | 20KV | 35KV | ||
| 工频电压试验 | KV | 2 | 42 | 50 | 95 |
| 雷电冲击电压试验 | KV | 4 | 75 | 95 | 185 |
颜色
红色，黑色，黄色，绿色，紫色
产品规格

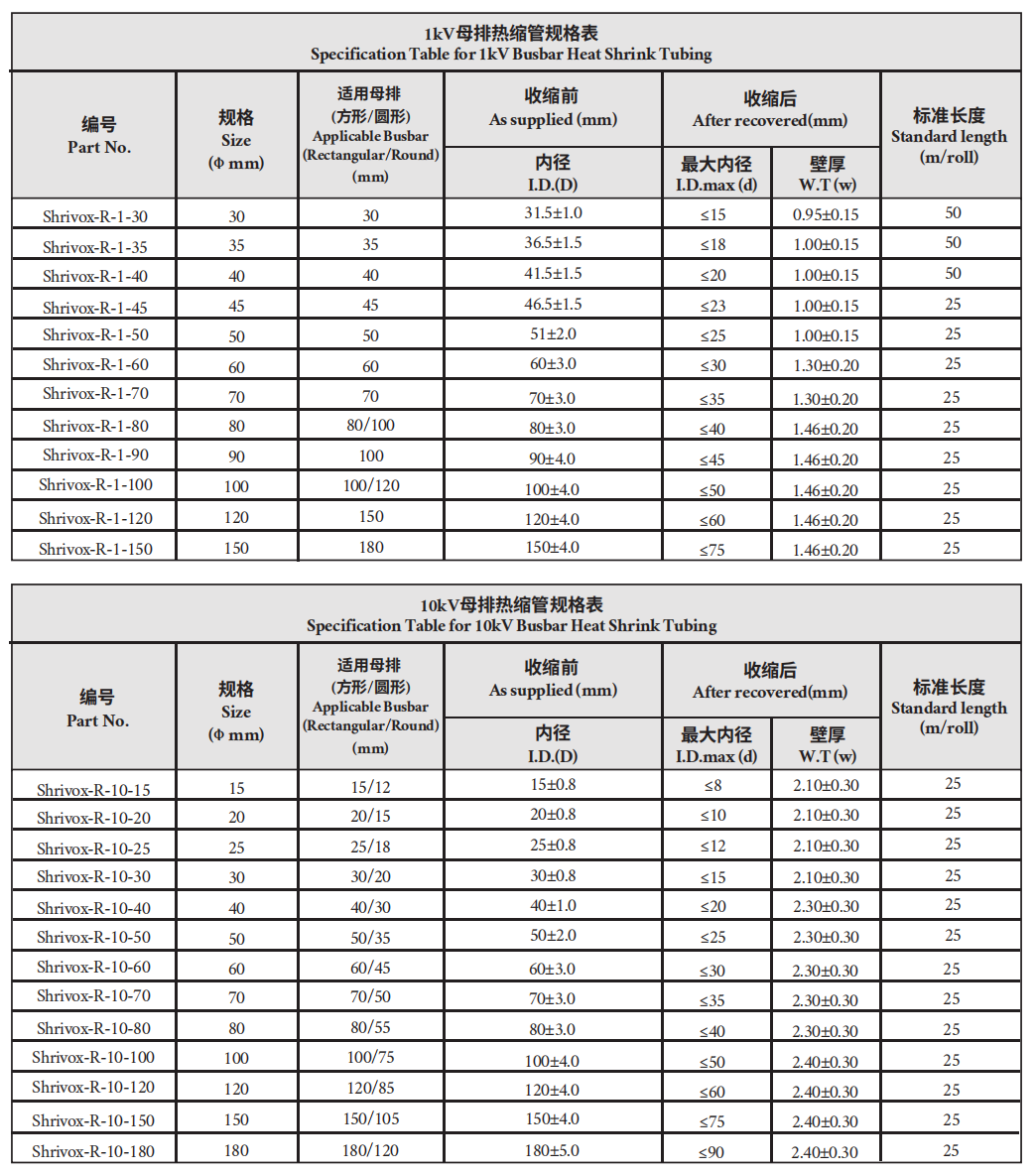

| 1KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-R-1-30 | 30 | 30 | 31.5±1.0 | ≤15 | 50 |
| Shrivox-R-1-35 | 35 | 35 | 36.5±1.5 | ≤18 | 50 |
| Shrivox-R-1-40 | 40 | 40 | 41.5±1.5 | ≤20 | 50 |
| Shrivox-R-1-45 | 45 | 45 | 46.5±1.5 | ≤23 | 25 |
| Shrivox-R-1-50 | 50 | 50 | 51±2.0 | ≤25 | 25 |
| Shrivox-R-1-60 | 60 | 60 | 60±3.0 | ≤30 | 25 |
| Shrivox-R-1-70 | 70 | 70 | 70±3.0 | ≤35 | 25 |
| Shrivox-R-1-80 | 80 | 80/100 | 80±3.0 | ≤40 | 25 |
| Shrivox-R-1-90 | 90 | 100 | 90±4.0 | ≤45 | 25 |
| Shrivox-R-1-100 | 100 | 100/120 | 100±4.0 | ≤50 | 25 |
| Shrivox-R-1-120 | 120 | 150 | 120±4.0 | ≤60 | 25 |
| Shrivox-R-1-150 | 150 | 180 | 150±4.0 | ≤75 | 25 |
| 10KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-R-10-15 | 15 | 15/12 | 15±0.8 | ≤8 | 25 |
| Shrivox-R-10-20 | 20 | 20/15 | 20±0.8 | ≤10 | 25 |
| Shrivox-R-10-25 | 25 | 25/18 | 25±0.8 | ≤12 | 25 |
| Shrivox-R-10-30 | 30 | 30/20 | 30±0.8 | ≤15 | 25 |
| Shrivox-R-10-40 | 40 | 40/30 | 40±1.0 | ≤20 | 25 |
| Shrivox-R-10-50 | 50 | 50/35 | 50±2.0 | ≤25 | 25 |
| Shrivox-R-10-60 | 60 | 60/45 | 60±3.0 | ≤30 | 25 |
| Shrivox-R-10-70 | 70 | 70/50 | 70±3.0 | ≤35 | 25 |
| Shrivox-R-10-80 | 80 | 80/55 | 80±3.0 | ≤40 | 25 |
| Shrivox-R-10-100 | 100 | 100/75 | 100±4.0 | ≤50 | 25 |
| Shrivox-R-10-120 | 120 | 120/85 | 120±4.0 | ≤60 | 25 |
| Shrivox-R-10-150 | 150 | 150/105 | 150±4.0 | ≤75 | 25 |
| Shrivox-R-10-180 | 180 | 180/120 | 180±5.0 | ≤90 | 25 |

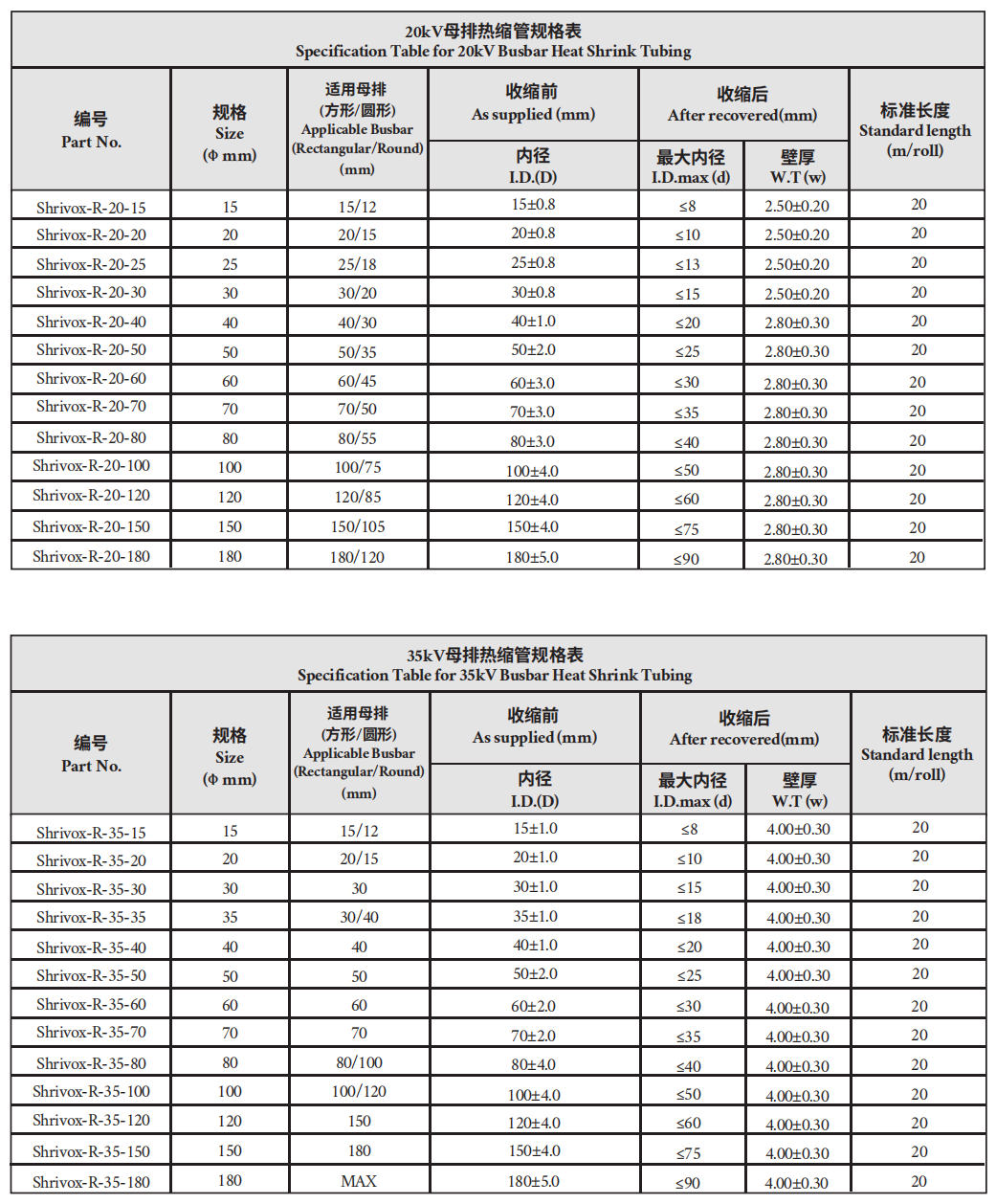

| 20KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-R-20-15 | 15 | 15/12 | 15±0.8 | ≤8 | 20 |
| Shrivox-R-20-20 | 20 | 20/15 | 20±0.8 | ≤10 | 20 |
| Shrivox-R-20-25 | 25 | 25/18 | 25±0.8 | ≤13 | 20 |
| Shrivox-R-20-30 | 30 | 30/20 | 30±0.8 | ≤15 | 20 |
| Shrivox-R-20-40 | 40 | 40/30 | 40±1.0 | ≤20 | 20 |
| Shrivox-R-20-50 | 50 | 50/35 | 50±2.0 | ≤25 | 20 |
| Shrivox-R-20-60 | 60 | 60/45 | 60±3.0 | ≤30 | 20 |
| Shrivox-R-20-70 | 70 | 70/50 | 70±3.0 | ≤35 | 20 |
| Shrivox-R-20-80 | 80 | 80/55 | 80±3.0 | ≤40 | 20 |
| Shrivox-R-20-100 | 100 | 100/75 | 100±4.0 | ≤50 | 20 |
| Shrivox-R-20-120 | 120 | 120/85 | 120±4.0 | ≤60 | 20 |
| Shrivox-R-20-150 | 150 | 150/105 | 150±4.0 | ≤75 | 20 |
| Shrivox-R-20-180 | 180 | 180/120 | 180±5.0 | ≤90 | 20 |
| 35KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-R-35-15 | 15 | 15/12 | 15±1.0 | ≤8 | 20 |
| Shrivox-R-35-20 | 20 | 20/15 | 20±1.0 | ≤10 | 20 |
| Shrivox-R-35-30 | 30 | 30 | 30±1.0 | ≤15 | 20 |
| Shrivox-R-35-35 | 35 | 30/40 | 35±1.0 | ≤18 | 20 |
| Shrivox-R-35-40 | 40 | 40 | 40±1.0 | ≤20 | 20 |
| Shrivox-R-35-50 | 50 | 50 | 50±2.0 | ≤25 | 20 |
| Shrivox-R-35-60 | 60 | 60 | 60±2.0 | ≤30 | 20 |
| Shrivox-R-35-70 | 70 | 70 | 70±2.0 | ≤35 | 20 |
| Shrivox-R-35-80 | 80 | 80/100 | 80±4.0 | ≤40 | 20 |
| Shrivox-R-35-100 | 100 | 100/120 | 100±4.0 | ≤50 | 20 |
| Shrivox-R-35-120 | 120 | 150 | 120±4.0 | ≤60 | 20 |
| Shrivox-R-35-150 | 150 | 180 | 150±4.0 | ≤75 | 20 |
| Shrivox-R-35-180 | 180 | MAX | 180±5.0 | ≤90 | 20 |
接受特殊尺寸及颜色定制需求，技术参数如有变更，恕不另行通知。最低订购量（MOQ）可能与包装数量有所不同。
