定制焊锡接线端子

应用

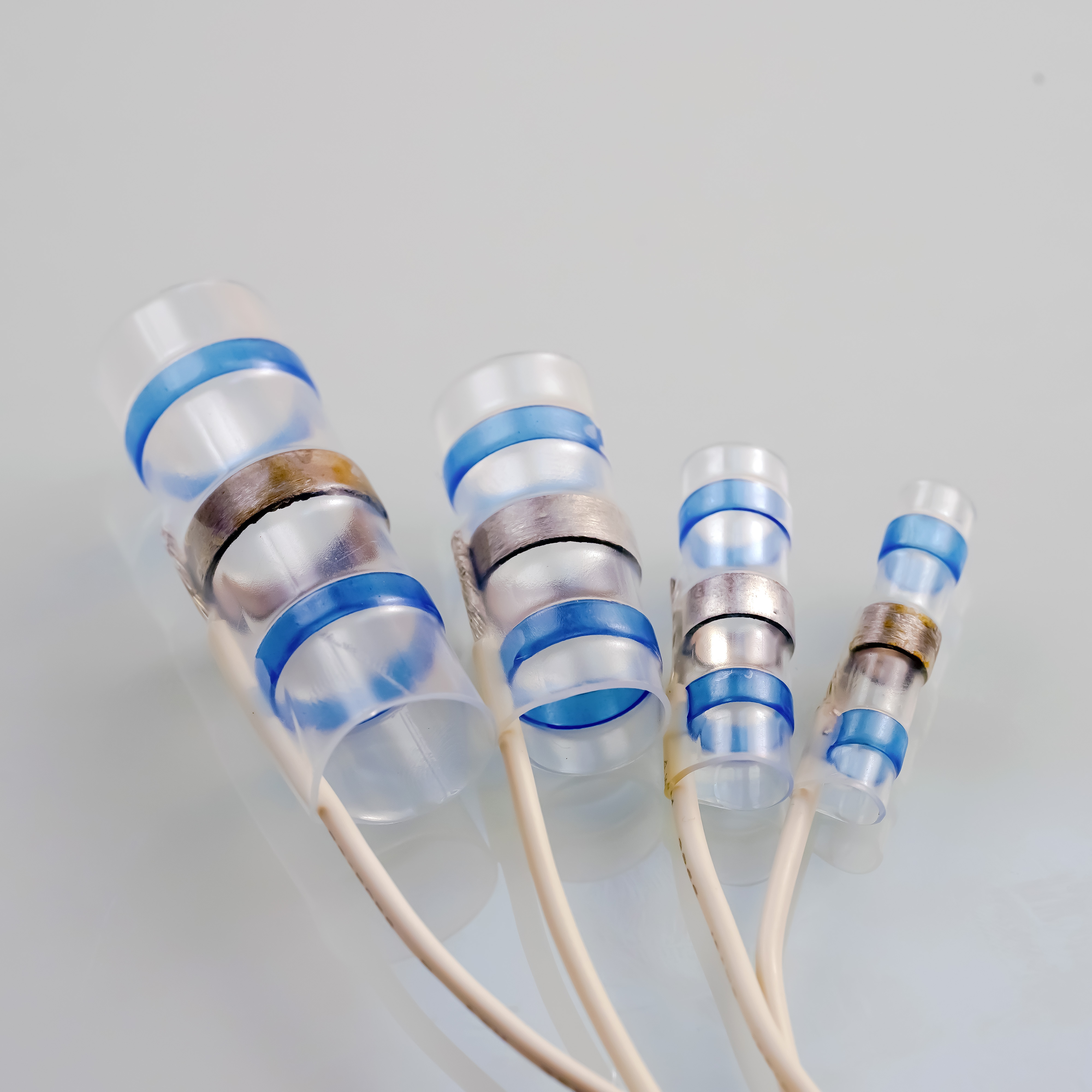

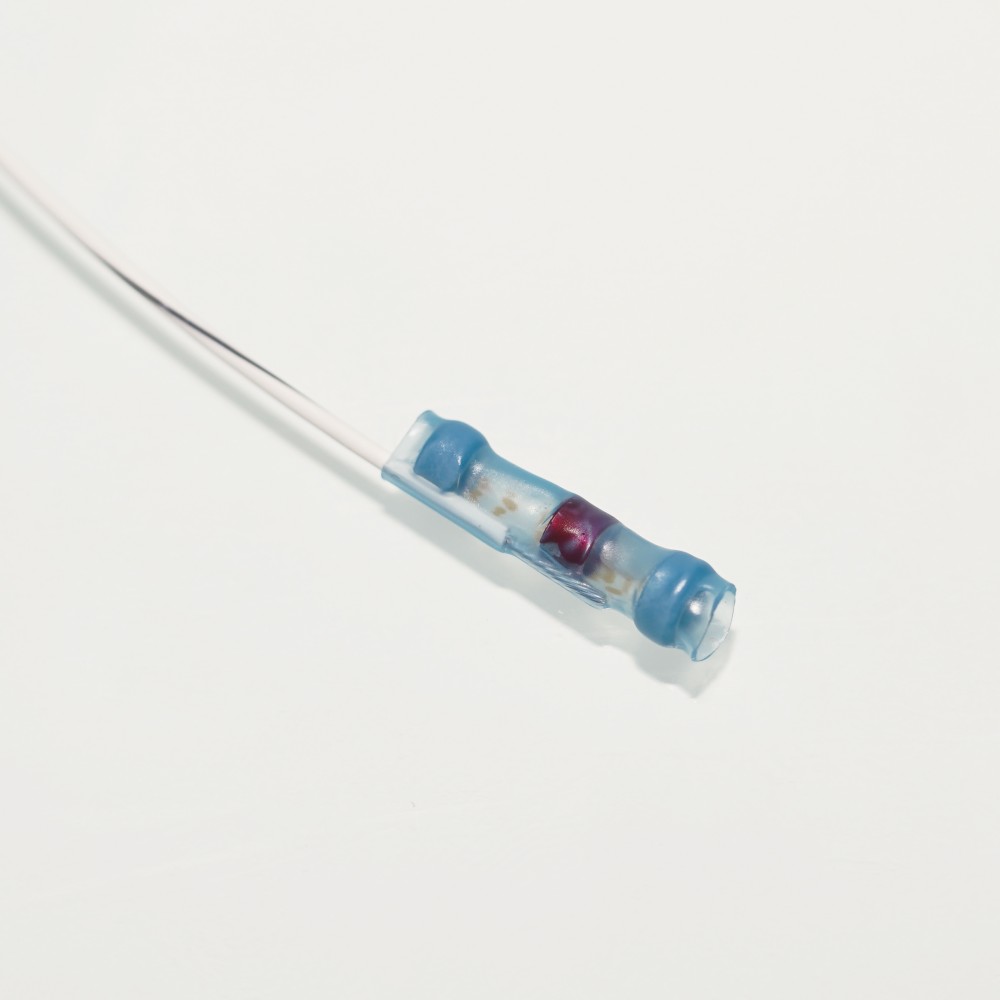

该系列焊锡接线端子采用“三合一”一体化设计，将预涂助焊剂的低温锡环、热缩绝缘管及防水密封胶圈完美融合。施工时无需烙铁，仅需热风枪加热，即可同步完成锡焊连接、绝缘防护与防水密封。其高透明度套管让焊接效果一目了然，便于质检。这种标准化的施工方式不仅大幅缩短了工时，更消除了人工焊接的质量差异，确保在汽车制造、轨道交通及高端精密工业线束应用中，每一次连接都稳定可靠。

系列概览

• SST125B系列： 聚烯烃外层套管，耐温125°C(257°F)，锡环符合环保要求，采用细环设计；随着尺寸增大，大规格型号配置双锡环或三锡环。锡环熔点138°C。

• SW125C系列：聚烯烃外层套管，耐温125°C(257°F)。锡环熔点138°C。

• SW150F系列：PVDF外层套管，耐温150°C(305°F), 耐没级密封。锡环熔点183°C，带热致变色示温器。

• SW150AP系列：PVDF外层套管，耐温150°C(302°F)，不带热熔胶环。锡环熔点183°C。

特性与优势

• 四大系列：量身定制，满足不同的耐温等级与密封要求。

• 透明套管：定位无忧，便于进行目视质量管控 。

• 热缩封装：加热后同步完成绝缘包裹与机械抗拉加固，并有效阻隔腐蚀性介质侵入。

• 行业权威验证：历经汽车制造、轨道交通及高端重工 设备的长期实战检验，性能稳定可靠。

颜色

白色，红色，蓝色，黄色，绿色，紫色，橙色，透明

备注

• 可按需提供定制尺寸和颜色。技术规格如有变更，恕不另行通知。最小起订量(MOQ) 可能与标准包装数量不同。

• 如果您需要带有集成屏蔽线的焊锡套管，请选择我们的”SS“系列。

• 如需完整的材料规格书，请联系我们索取 Datasheet。

• 如接头两端需要连接不同线径的导线（异径对接）时，请选择”CA“系列。

性能与规格

注：针对125°C[257°F]的工作温度，可提供无镉选型。本系列可提供150°C耐高温版本。根据环保需求，可选SW150B（无铅）或SW150C（含铅）系列。如需详细规格或选型支持，请咨询鼎元。

注: 微细焊锡接线端子专门用于连接26AWG[0.15mm²]以下的细导线。

*最小值。导线的绝缘层外径必须小于此数值（以便顺利穿入）。

**最大值。导线绝缘层与导体组合后的总直径必须大于此数值（以确保回缩后能紧密包裹）

***标称值。导线的剥皮长度应约为该长度的二分之一。
