迷你密封高性能压接接头

应用

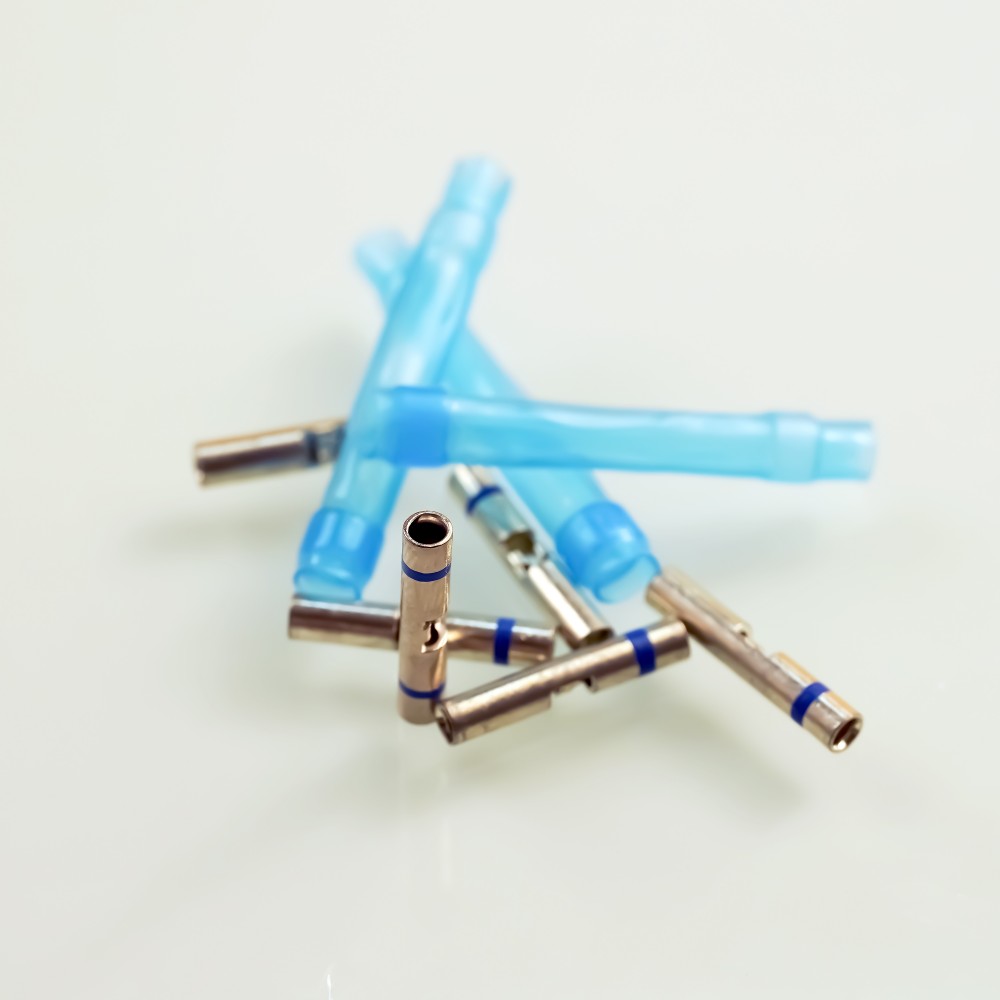

我们的高性能压接接头专为最具挑战性的航空航天及国防应用设计，可提供持久的电气完整性与卓越的环境密封性能。每一枚接头均由镀层铜质压接筒、热熔密封衬圈以及透明热缩套管组成。热缩套管在加热后会紧密包裹连接部位，有效隔绝液压油、航空煤油、润滑剂及湿气，同时提供内置的应力消除 (Strain Relief) 功能。我们提供三个专用系列⸺桩式（并联）、对接（串联）以及200℃高温型，赋予工程师极大的灵活性，在不牺牲可靠性或增加重量的前提下，满足严苛的空间、布线及热管理需求。

系列概览

· 桩式（并联）接头：多根导线从同一侧进入；非常适合传感器尾线、跳线以及狭窄空间内的分支连接。

· 对接（串联）接头：导线从相对两侧进入；用于端对端的线缆修复，同时保持线束原有的轮廓和平顺布线。

· 高温对接接头：专为发动机舱及其他极端温度区域设计，支持在 200 环境下连续工作

特性与优势：

• 超紧凑、轻量化结构：最小化线束的体积与重量

• 一步式“压接+热缩”工艺：加快安装速度，降低综 合成本。

• 耐浸泡密封：有效防止液体侵入及由此引发的腐 蚀。

• 透明套管设计：支持对压接部位进行即时的目视 检查。

• 集成应力消除：可承受各类固定翼飞机、旋翼机 及国防平台上的剧烈振动与机械应力。

备注：

· 根据电路布局和工作温度要求，选择接头类型（桩式、对接或高温对接）。

· 选择压接筒镀层：

▪ 锡 (Tin)：适用于镀锡或镀银导线；

▪ 镍 (Nickel)：适用于镀镍导线或工作温度高于 150℃的应用。

· 计算导线总截面积（单位：CMA 或 mm²），并利用色标选择对应的压接筒尺寸。

· 安装校验：确认每根导线的绝缘层均能顺利穿入密封套管的开口；为确保密封的完整性 ，严禁在套管的同一个穿线孔内放置超过两根导线。

· 如需详细尺寸表、CMA 计算工作表及零件号对照，请联系我们的技术支持团队。
